کاربرد انواع کابل شبکه
دوستان عزیز در این مقاله قصد داریم تا به صورت کلی و ساده به معرفی کاربرد انواع کابل شبکه و نحوه و شرایط استفاده از آن بپردازیم.
خدمات و سرویس های شبکه مانند فایل شیرینگ،دسترسی اینترنت،پرینت شیرینگ و غیره
با استفاده از زیر ساختهای شبکه شامل انواع سوئیچ ها روترها و کابلهای شبکه منتقل می شود.
این کابل ها هدایت کننده اطلاعات و دیتای شبکه خواهند بود.
انواع کابل شبکه زیاد است که با توجه به گستردگی و یا توپولوژی شبکه از آنها استفاده می گردد.

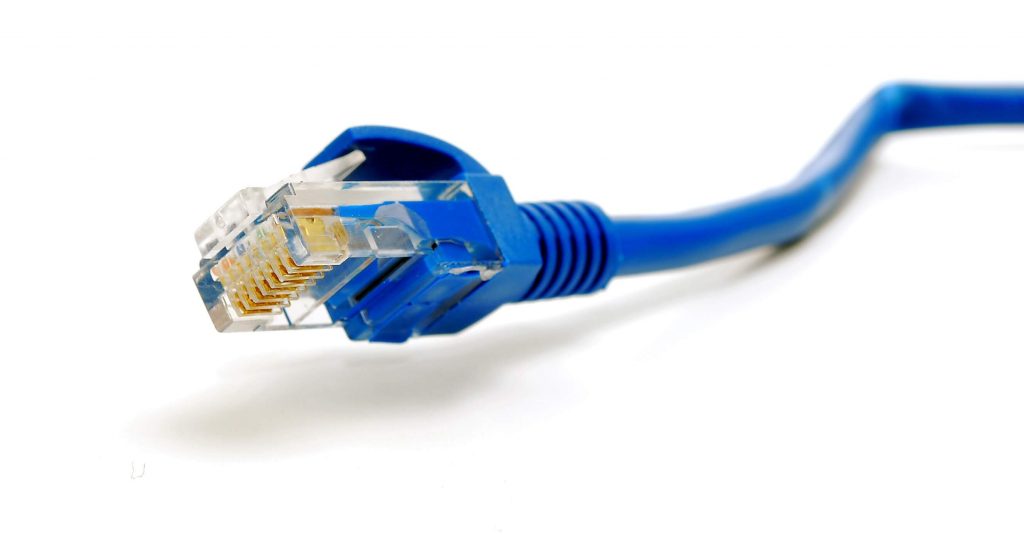

کابل UTP – Unshielded twisted pair
این مدل کابل که به عنوان محبوب ترین و پراستفاده ترین کابل شبکه شناخته می شود
به صورت ۴ زوج سیم به هم تابیده شده با رنگ های نارنجی , سبز , آبی و قهوه ای
که صورت استاندارد تعریف شده اند در بازار موجود می باشد.
دسته بندی این کابل ها که با مخفف cat یا همان category شناخته می شود
نه تنها در بستر شبکه بلکه حتی در سیستم های تلفنی سنتی نیز استفاده میگردد .
بسته به میزان ترافیک قابل انتقال در شبکه میتوان مطابق تصویز زیر از کابل مورد نظر استفاده نمود.
کاربرد کابل شبکه
انواع کابل شبکه
CAT1
که مورد استفاده آن در سیستم های تلفنی می باشد و امکان استفاده در شبکه های کامپیوتری را ندارد
CAT 2
عمدتا در شبکه هایی با توپولوی رینگ مورد استفاده قرار میگرفت
و حداکثر سرعت انتقال دیتا از طریق آن ۴Mbps بود که هم اکنون از رده خارج و منسوخ شده اند .
CAT3 و CAT4
نیز در شبکه های Token Ring استفاده میشدند که به ترتیب سرعت انتقال دیتا در آنها ۱۰ و ۱۴ مگ بود
حداکثر طول هر کابل در این دو مدل ۱۰۰ متر می باشد
که البته به طور تجربی طول کابل ها بعد از ۷۰ متر دچار افت سیگنال و کیفیت در انتقال دیتا میشوند .
CAT5
دراین مدل به دلیل ضریب تابندگی بالاترزوج سیمها به هم سرعت انتقال دیتا بالاتررفت و به عدد ۱۰۰Mbps رسید.
CAT5e
نسخه ارتقا یافته CAT5 توانست سرعت انتقال داده ها را به ۱۰۰۰Mbps برساند که تا امروز محبوب ترین کابل UTP بوده و عمدتا در شرکت ها ، سازمان ها و اماکنی که دارای شرایط محیطی مناسب و به دور از نویز بوده ، مورد استفاده قرار گرفته است.
CAT6
بسیار شبیه کابل CAT5e بوده با این تفاوت که در طراحی این نوع کابل از یک جداکننده به جهت کاهش تاثیر نویز الکترومغناطیس بین ۴ زوج سیم تابیده شده ، استفاده گردیده است .
و البته سرعت انتقال دیتا را تا طول ۵۵ متر به حداکثر ۱۰Gbps رسانده است.
CAT7
جدیدترین گروه از کابلهای شبکه که سرعت ۱۰Gbps را تا حداکثر فاصله ۱۰۰ متر فراهم میکند و در طراحی این کابل شیلد جداگانه برای هر زوج سیم به طور مجزا در نظر گرفته شده است. معمولا از این کابل برای ارتباط بین سرورها ، سوئیچ ها ، تجهیزات ذخیره سازی و برای برقراری ارتباط به عنوان Backbone در مراکز داده (Datacenter) مورد استفاده قرار می گیرد.
کاربرد کابل شبکه :
کابل های کواکسیال یکی دیگر از انواع کابل شبکه هستند که قدمت زیادی دارند و اولین بار از آن در سال ۱۸۸۰ استفاده شد. بیشترین استفاده از این کابها برای اتصال آنتن تلوزیون و یا برای اتصال انواع LNB به گیرنده های امواج تلوزیونی می باشد. البته در دهه ۱۹۸۰ و ۱۹۹۰ از آن برای راه اندازی شبکه کامپیوتری با پهنای ۱۰ مگابیت بر ثانیه نیز آن استفاده می شد. دو مدل استاندارد برای شبکه هایی که از کابل کواکسیال استفاده می کردند وجود داشت : استاندارد ۱۰base2 که به thinnet معروف بود . در این استاندارد حداکثر متراز کابل کشی ۲۰۰ متر بود که عدد ۲ در این استاندارد به این نکته اشاره می کند و عدد ۱۰ در آن نشان دهنده سرعت ۱۰ مگابیت بر ثانیه است.
کابل با زوج سیم به هم تابیده(Twisted pair) دنیز یکی دیگر از انواع کابل شبکه هستند و در دهه ۱۹۹۰ این کابلها به عنوان تکنولوژی پیشرو برای انقال اطلاعات شبکه به بازار معرفی شدند . در شروع با استاندارد ۱۰base-T (cat 3) که با سرعت ۱۰ مگابیت بر ثانیه توانایی انتقال اطلاعات رو داشت پا به شبکه های کامپیوتر گذاشتند.نسخه های بعدی این استاندارد بعدها وارد بازار شدند که توانایی انتقال اطلاعات را تا ۱۰ گیگابیت بر ثانیه در کابلهای مسی را داشتند.
